Đây là một loại van công nghiệp được gọi là van cổng. Van cổng hay còn gọi là van cửa (tiếng Anh: Gate valve) là một loại van cơ học sử dụng để mở hay đóng hoàn toàn dòng chảy trong hệ thống đường ống. Van chuyển động theo hình thức đưa lên hay đi xuống cửa cánh van (gọi là “cổng”) nâng hay hạ để cho phép hoặc ngăn cản dòng chảy đi qua.

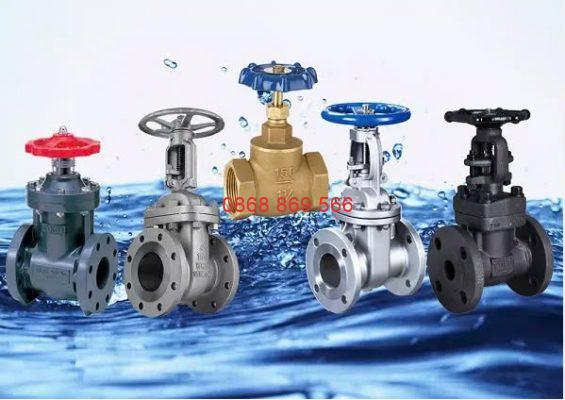

CÁC LOẠI VAN CỔNG , VAN CỬA TRONG CÔNG NGHIỆP

1.Cấu tạo cơ bản của van cổng:

Van này có cấu trúc bao gồm:

Bộ phận quan trọng của van : Bộ phận làm từ chất liệu gang, thép, inox để bảo vê an toàn bên trong của van .

Bộ phận đĩa tròn xung quanh trục : Là bộ phận mở ra hay đống lại của dòng chảy, có thể làm bằng thép không gỉ hay hợp kim chống ăn mòn.

Phần trục van : Nối với tay xoay của đĩa tròn, giúp truyền đi chuyển động.

Bộ phận che chắn của van: Phần này đảm bảo an toàn của trục van, giúp bảo dưỡng dễ dàng.

Dụng cụ xoay : Loại dùng cho hoạt động của loại van thủ công.

Cấu tạo bên trong của loại van cửa

2. Nguyên tắc chuyển động của van cổng:

– Khi chuyển động tay xoay theo chiều hướng mở ra, phần trục van sẽ kéo cổng lên khỏi đường dẫn dòng chảy theo dòng chất lỏng đi qua bình thường.

– Khi hoạt động tay xoay theo hướng đóng lại, cổng sẽ đi xuống chắn hoàn toàn đường ống qua dòng chảy bị ngắt hoàn toàn.

Van chạy theo nguyên tắc “đóng mở rõ ràng”, không điều chỉnh theo lưu lượng.

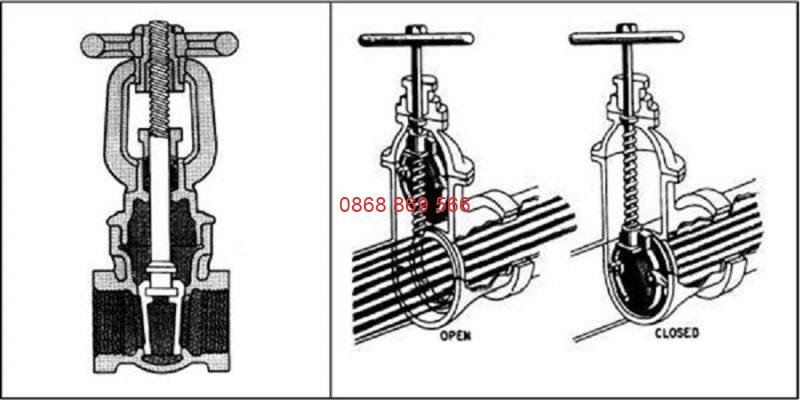

Nguyên tắc vận hành của van cổng

3. Ưu điểm và hạn chế của van cổng:

a. Ưu điểm :

– Giảm sự ngăn cản của dòng chảy khi được mở ra.

– Đóng/mở kín, hiệu quả cao.

– Phù hợp với môi trường xung quanh có nhiệt độ và áp lực không khí

– Độ bền cao, ít bảo trì.

b. Hạn chế :

– Không thích hợp để điều tiết lưu lượng của dòng chảy.

– Thời điểm mở ra hay đóng lại dài hơn tương quan so với van bi và van bướm.

– Theo thời gian sẽ bị ăn mòn nếu như dùng trong môi trường hình thái có hạt rắn hay dòng chảy mạnh.

4. Các loại van cổng đang được thông dụng:

a. Van theo cách kết nối:

Van cửa ty nổiVan cửa ty nổi (van chặn ty nổi) là loại van có đai ốc trục van nằm trên nắp van hoặc giá đỡ, khi đóng mở cửa, sử dụng đai ốc trục van xoay để thực hiện chuyển động lên xuống của trục van.

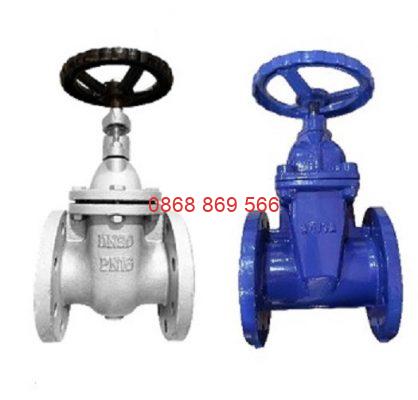

Van cổng ty nổi Arita – Malaysia

Van cửa ty chìm: Loại van này là loại van cửa có đĩa mềm để kiểm soát dòng chảy. Đĩa di chuyển theo chiều thẳng đứng theo hướng dòng chảy. Thân không nâng, còn được gọi là thân ngoài, được sử dụng để mở và đóng cổng. Nhưng nó không di chuyển lên hoặc xuống trong quá trình quay. Van cửa có thể mở hoàn toàn hoặc đóng hoàn toàn.

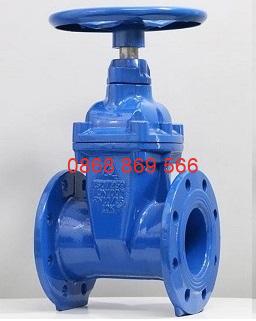

Van cổng ty chìm Đài Loan

b. Van theo chất liệu cấu tạo:

Van cửa inox: Van cửa inox là một loại van được làm hoàn toàn bằng vật liệu thép không gỉ. Van loại thép không gỉ được biết đến với độ bền cao, khả năng chống mài mòn và độ dẻo dai cao. Các loại van này rất hữu ích với các ứng dụng áp suất và nhiệt độ cao.

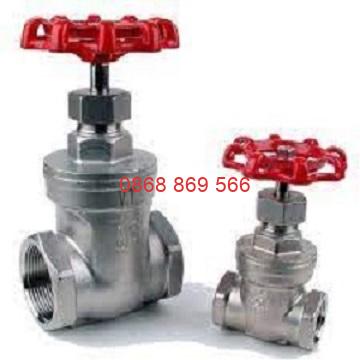

Van cổng inox Arita – Malaysia

Van cửa đồng: Van này làm bằng đồng thau là một thiết bị cơ học kiểm soát dòng chất lỏng ở vị trí mở hoặc đóng. Ngoài ra, van này cần một không gian nhỏ và một vài vòng quay của tay quay để phản ứng trong việc duy trì dòng chất lỏng. Do thiết kế đơn giản, chúng đáng tin cậy và ít cần bảo trì. Vỏ bằng đồng thau cho phép sử dụng cho nước hoặc các môi trường chất lỏng trung tính khác.

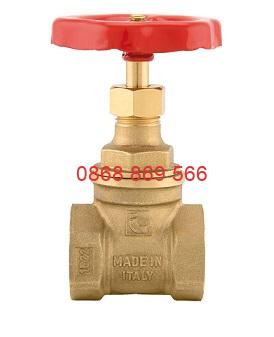

Van cổng đồng Itap – Italia

Van cửa gang: Van cửa gang là van cổng được làm bằng vật liệu gang. Các van này có nắp chụp và thân van được làm bằng vật liệu gang. Các van cổng gang được thiết kế để chặn dòng chất lỏng bằng một cổng kết nối với thân van và tay quay.

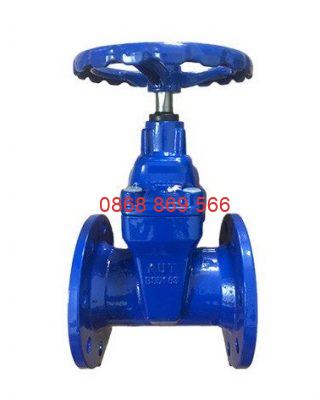

Van cổng gang AUT – Malaysia

5. Ứng dụng được sử dụng phổ biến hiện nay:

– Hệ thống cấp nước, xử lý nước thải.

– Nhà máy điện, dầu khí, hóa chất.

– Hệ thống đường ống nước công nghiệp hay dân dụng to lớn.

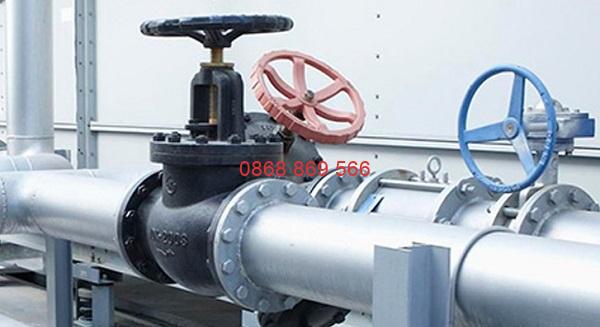

Ứng dụng của van cổng trong lĩnh vực công nghiệp
