CẢM BIẾN ÁP SUẤT DANFOOS MBS3000 HOẠT ĐỘNG NHƯ THẾ NÀO?

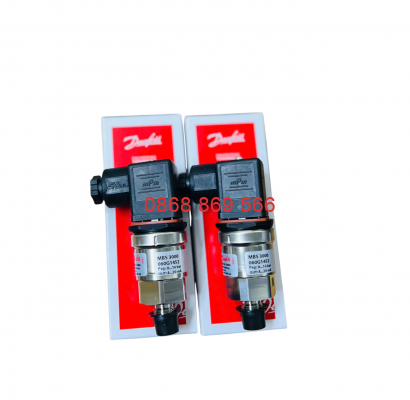

Cảm biến áp suất Danfoss MBS 3000 là một dòng pressure transmitter điện tử rất phổ biến, chuyên dùng trong các hệ thống thủy lực, khí nén, HVAC, máy công nghiệp, tàu thủy v.v. Dưới đây là phân tích chi tiết về nguyên lý hoạt động và cấu tạo của cảm biến MBS 3000.

⚙️ Nguyên lý hoạt động của cảm biến áp suất Danfoss MBS 3000

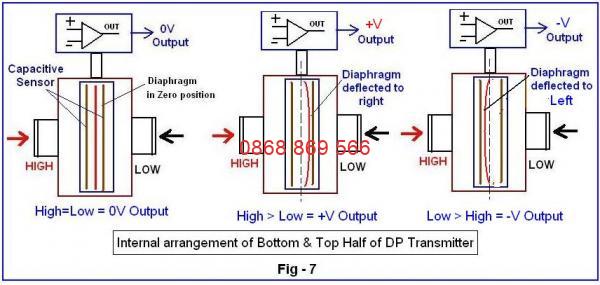

1. Cảm nhận áp suất

• Bên trong cảm biến là một màng áp suất (diaphragm) làm bằng thép không gỉ (stainless steel).
• Áp suất của môi chất (dầu, nước, khí…) tác động trực tiếp lên màng này.
• Phía sau màng có gắn một cầu đo điện trở (strain gauge Wheatstone bridge).

2. Chuyển đổi cơ – điện

• Khi áp suất thay đổi, màng biến dạng rất nhỏ.
• Biến dạng này làm thay đổi giá trị điện trở của strain gauge.
• Cầu điện trở tạo ra một tín hiệu điện áp rất nhỏ, tỷ lệ với áp suất tác động.

3. Xử lý và khuếch đại tín hiệu

• Tín hiệu yếu này được đưa vào mạch khuếch đại tích hợp bên trong cảm biến.
• Sau đó, tín hiệu được xử lý và chuyển đổi thành tín hiệu điện chuẩn như:
  • 4–20 mA (loop-powered)
  • 0–10 VDC
  • 1–5 VDC (một số phiên bản)

4. Xuất tín hiệu

• Tín hiệu điện này được đưa về PLC, HMI, hoặc hệ thống điều khiển SCADA để giám sát hoặc điều khiển thiết bị.

📦 Cấu tạo cơ bản của MBS 3000

Thành phần	Chức năng
Cổng kết nối áp suất	Nối với hệ thống (G 1/4″, G 1/2″, NPT…)
Màng cảm biến	Nhận tác động áp suất
Cầu strain gauge	Chuyển biến dạng cơ học thành tín hiệu điện
Mạch điện tử	Khuếch đại và xử lý tín hiệu
Đầu nối điện	DIN 43650, M12 hoặc cáp

📊 Thông số điển hình của MBS 3000

• Dải đo áp suất: từ 0–1 bar đến 0–600 bar
• Tín hiệu ra: 4–20 mA (2 dây) hoặc 0–10V (3 dây)
• Nguồn cấp: 9–32 VDC (với 4–20mA); 12–30 VDC (với 0–10V)
• Độ chính xác: ±0.5% toàn thang đo (FS)
• Thời gian đáp ứng: < 4 ms
• Chống rung, sốc cao, phù hợp môi trường công nghiệp

📌 Ứng dụng phổ biến

• Hệ thống bơm dầu, thủy lực
• Máy ép, máy CNC, robot công nghiệp
• Hệ thống HVAC/chiller
• Điều khiển áp suất trong đường ống, bình chứa
• Giám sát áp suất trong tàu thủy, cần cẩu
