ĐỒNG HỒ ÁP SUẤT DẠNG MÀNG

Các loại đồng hồ đo áp suất dạng màng? Cấu tạo và nguyên lý hoạt động của đồng hồ áp suất màng? Đồng hồ áp suất dạng màng dùng để làm gì? Là những câu hỏi mà các bạn thường thắc mắc khi đi mua hàng. Trong bài viết này, hãy cùng BILALO tìm hiểu về các loại đồng hồ áp suất màng cũng như cách phân biệt các loại đồng hồ áp suất màng hiện nay đang được lưu hành trên thị trường Việt Nam nhé.

1.Đồng hồ đo áp suất màng là gì?

Là một loại đồng hồ áp suất gắn thêm màng ngăn cách, chuyên dùng trong lĩnh vực thực phẩm, dược phẩm, hóa chất ăn mòn…. Ưu điểm của loại đồng hồ áp suất có màng là dễ vệ sinh, vì kết nối Clamp, coupling rất dễ tháo lắp. Một số loại đồng hồ áp suất inox toàn bộ cũng dùng được trong các môi trường ăn mòn vì chân kết nối làm bằng inox 316L nên có khả năng chống ăn mòn. Tuy nhiên, đối với một số loại dung dịch ăn mòn với nồng độ cao thì các loại đồng hồ áp suất inox kết nối ren bình thường thường không chịu nổi.

Do đó, giá thành của đồng hồ áp suất màng khá cao so với các loại đồng hồ đo áp suất thông thường.

2.Cấu tạo và nguyên lý hoạt động đồng hồ đo áp suất dạng màng

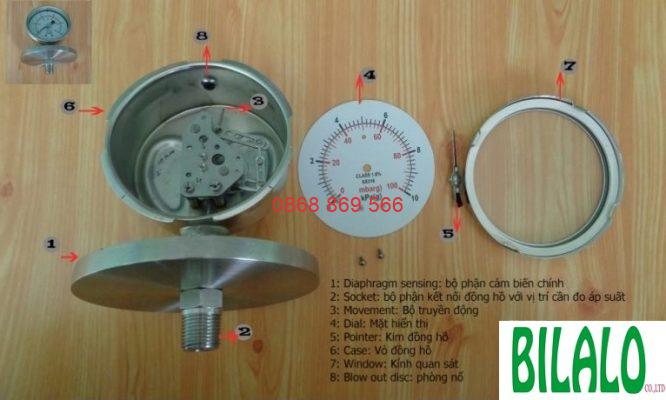

2.1.Cấu tạo đồng hồ đo áp lực dạng màng

1. Diaphragm sensing: bộ phận cảm biến, giúp nhận biết áp suất
2. Socket: màng ngăn giữ lại các chất dạng rắn và bộ phận kết nối đồng hồ với vị trí cần đo
3. Bộ truyền động: các trục, bánh răng nằm trong đồng hồ
4. Mặt hiển thị: gồm các áp suất hiển thị trên mặt
5. Kim đồng hồ: chỉ ra đang ở áp bao nhiêu
6. Vỏ đồng hồ: bao bọc các bộ phận bên trong
7. Kính quan sát: nằm trên mặt đồng hồ áp suất

2.2.Nguyên lý hoạt động đồng hồ áp lực dạng màng

Đồng hồ đo áp lực dạng màng có nguyên lý hoạt động như sau: khi các lưu chất di chuyển trong hệ thống các lưu chất sẽ được đưa vào đồng hồ áp đi qua màng ngăn và sẽ ngăn lại các lưu chất rắn, sau đấy sẽ được đẩy lên ống Bourdon làm giãn nở và truyền đến các trục, làm các trục và bánh răng chuyển động khiến kim dịch chuyển đến áp suất bằng hoặc sấp sỉ bằng áp suất của hệ thống. Điều này giúp người vận hành kiểm tra, kiểm soát được cái áp suất của hệ thống và thiết bị,…

Xem thêm: https://bilalo.com.vn/sp/250-dong-ho-ap-suat-wise-p660.html

3.Phân loại đồng hồ áp suất dạng màng

3.1 Đồng hồ áp suất màng nối ren:

Đây là loại đồng hồ đo áp màng với phần màng nằm phía trong chân kết nối (flange). Thông thường khi sử dụng loại này, ta phải đặt đúng kích thước của cả mặt flange để có thể lắp đặt chính xác.

Đồng hồ áp suất màng nối ren như hình trên, ta có thể thấy phần màng được bọc trong phần chân đế nên có thiết kế rất chắc chắn. Phần chân đế thường sẽ có ren để lắp phần đồng hồ vào. Đây là dòng phổ thông, có sẵn nhiều trên thị trường và được nhiều người lựa chọn mua

3.2 Đồng hồ áp suất có màng dạng flush:

Dong ho ap suat mang bên ngoài (flush)như hình trên, ta có thể thấy là phần màng của đồng hồ sẽ nằm phía ngoài đồng hồ áp suất. Khi sử dụng, ta chỉ cần gắn phần chân màng vào mặt bích bên dưới. Vì thế khi lựa chọn sản phẩm, ta phải đo chính xác kích thước của chân màng để có thể gắn vào được.

3.3 Đồng hồ đo áp suất màng nối bích dạng chữ “I” (I-type diaphragm):

Đây là loại ít gặp nhất trên thị trường, hàng thường không có sẵn, phải đợi nhập. Với hình dạng của màng như chữ “I” nên có tên gọi như vậy. Loại màng này có kích thước khá lớn nên thích hợp cho các môi trường có áp suất cao. Tương ứng giá thành rất cao nên cũng rất kén khách lựa chọn mua

4.Một số loại đồng hồ áp suất dạng màng phổ biến

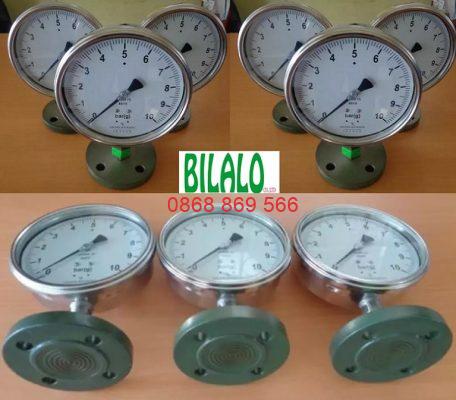

4.1 Đồng hồ áp suất màng Wise Hàn Quốc

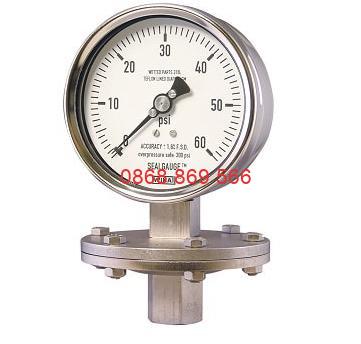

4.2 Đồng hồ áp suất màng WIKA Đức

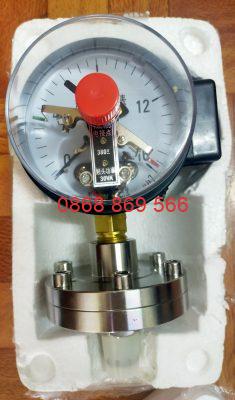

4.3 Đồng hồ áp suất màng Trung Quốc

5.Ứng dụng đồng hồ đo áp suất dạng màng

Ứng dụng đồng hồ đo áp suất có màng thường được ứng dụng

• Trong các nhà máy xử lý nước, hóa chất, dung dịch,…
• Trong các khu công nghiệp, các hệ thống dân sinh, các chung cư cao tầng, trường học,…
• Trong lĩnh vực sản xuất, chế biến, các nhà máy sản xuất nước giải khát, bia, sửa,…
• Trong các hệ thống đo áp suất hơi, khí nén các hệ thống có chất kết tủa, chất cặn lưu động,…
• Trong hệ thống sản xuất nông nghiệp, chăn nuôi, tưới tiêu, sản xuất,… và nhiều ứng dụng khác liên quan.

Trên đây là giới thiệu sơ bộ về đồng hồ đo áp suất dạng màng, Quý khách hàng quan tâm đến sản phẩm muốn tìm hiểu thêm có thể liên hệ với chúng tôi thông qua hotline 0868869566 – 0906294186 hoặc gửi email bilaloltd.co01@gmail.com để được tư vấn và báo giá chi tiết về sản phẩm Quý khách cần mua, chúng tôi luôn sẵn sàng phục vụ Quý khách 24/7.
