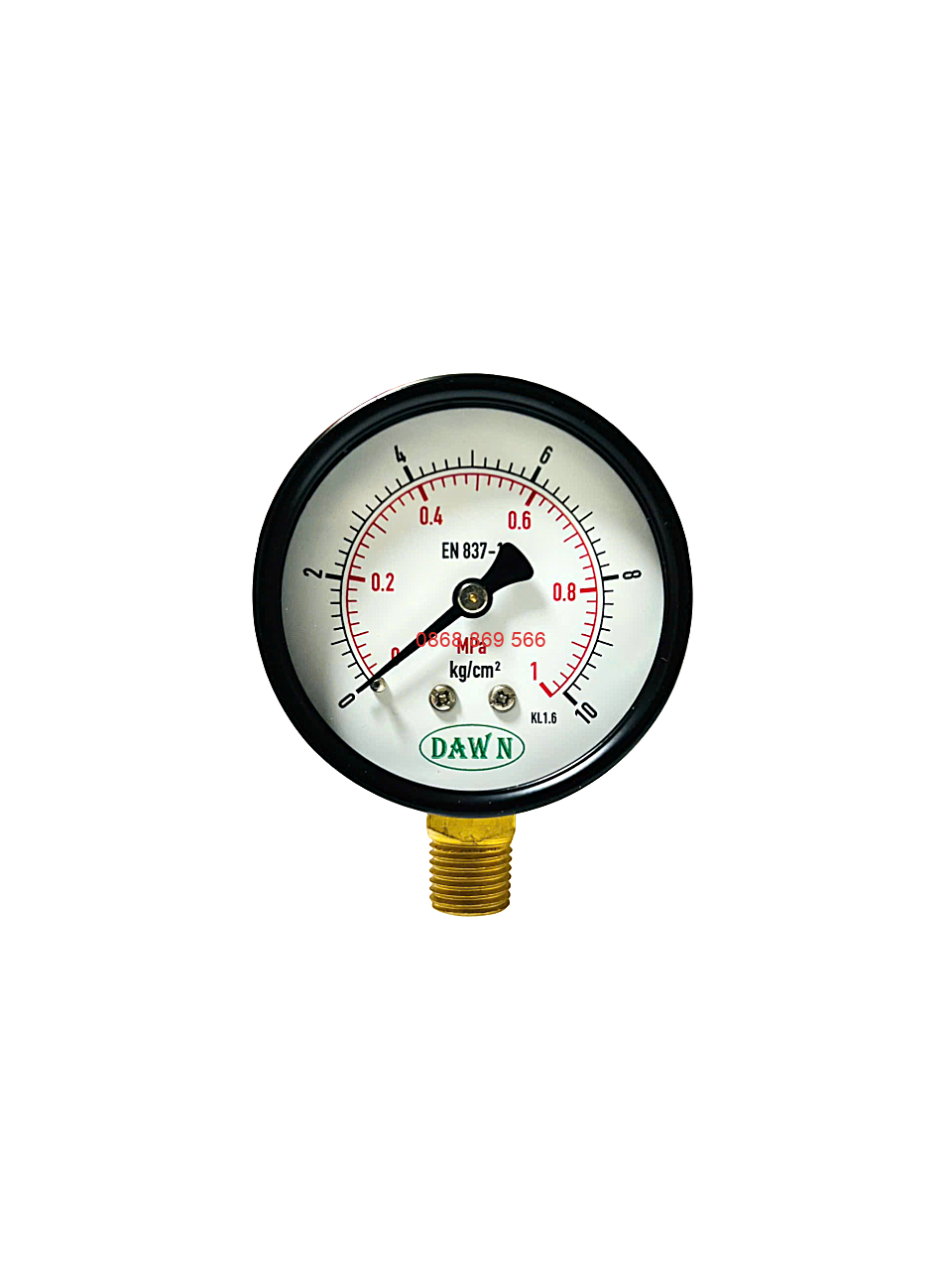

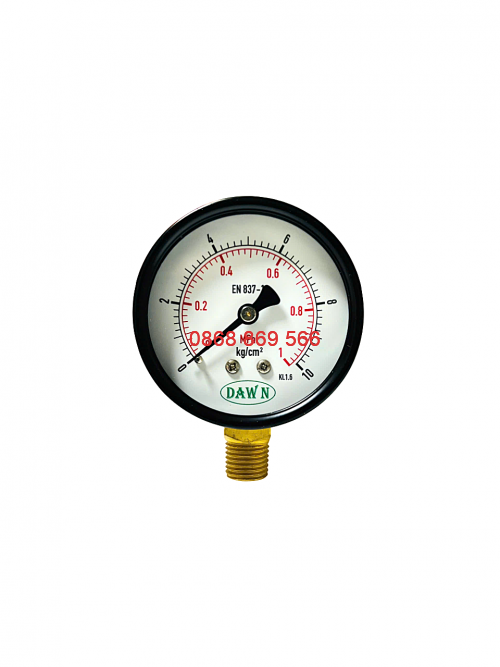

ĐỒNG HỒ ĐO ÁP SUẤT DAWN P110 63A 0-10KG/CM2

1. Giới thiệu chung & Vai trò

• Đồng hồ đo áp suất (pressure gauge) là thiết bị dùng để đo áp lực (áp suất) chất lỏng hoặc khí trong hệ thống đường ống, bình chứa, máy nén, hệ thống khí nén, thủy lực, v.v.
• Model P110 là dòng “general service” – tức là dùng trong các ứng dụng phổ biến, không có môi chất ăn mòn mạnh hoặc điều kiện cực kỳ khắc nghiệt.
• “63A” khả năng chỉ phiên bản mặt kích thước (ví dụ 63 mm) hoặc ren kết nối loại “A” — trong nhiều catalogue của các hãng, ký hiệu “A” dùng cho kiểu chân đứng (bottom) hoặc kiểu kết nối trực tiếp.
• “0‑10 kg/cm²” là dải đo — tức là đồng hồ này được thiết kế để đo áp suất từ 0 đến 10 kilogram lực trên cm²

2. Cấu tạo & Nguyên lý làm việc

2.1 Cấu tạo chính

Một đồng hồ áp suất kiểu Bourdon (phổ biến) như P110 thường gồm:

2.2 Nguyên lý làm việc

• Khi áp suất trong hệ thống tăng, áp lực tác động lên ống Bourdon (ống cong) làm cho nó giãn ra hoặc uốn thêm (tùy cấu hình).
• Sự biến dạng cơ học của ống Bourdon được truyền qua hệ bánh răng, cơ cấu dẫn động để làm kim quay đến vị trí tương ứng áp suất trên mặt số.
• Ống Bourdon thường được thiết kế để hoạt động tuyến tính trong phạm vi áp suất thiết kế.

3. Thông số kỹ thuật

4. Ưu điểm, hạn chế & những lưu ý

Ưu điểm

• Chi phí hợp lý: Dòng P110 thường là dòng đồng hồ áp suất giá rẻ trong phân khúc dùng phổ thông
• Thiết kế đơn giản, dễ sử dụng: cấu tạo không phức tạp, ít bảo trì
• Phù hợp nhiều ứng dụng thông thường: khí, nước, dầu nhẹ, hệ thống khí nén, máy nén, hệ lọc, điều áp
• Đa dạng dải đo & kích cỡ: dễ chọn sao cho phù hợp với hệ thống

Hạn chế / nhược điểm

• Không chịu tốt môi chất ăn mòn mạnh: do vật liệu chủ yếu là đồng / thép, nếu hóa chất ăn mòn mạnh (axit, muối, clor…) có thể gây hỏng nhanh
• Không dùng tốt cho điều kiện nhiệt độ cao quá mức: nếu chất lỏng / môi chất > 60 °C hoặc có dao động nhiệt lớn, sai số có thể tăng
• Sai số tương đối cao so với các đồng hồ cấp cao: ±1.5% với các kích thước lớn là chấp nhận được cho ứng dụng công nghiệp nhưng không đủ cho đo kiểm chuẩn cao
• Bị ảnh hưởng nhiệt độ & rung động: nếu đường ống rung hoặc thay đổi nhiệt độ lớn, cần dùng giảm chấn, ống mềm, giá đỡ
• Không lắp trực tiếp ngoài trời / tiếp xúc mưa nắng nếu không có vỏ bảo vệ, vì có thể đọng hơi nước hoặc gây ăn mòn mặt trong kính

5. Ứng dụng phổ biến của đồng hồ áp suất P110 63A 0‑10 kg/cm²

Đồng hồ áp suất P110 63A 0‑10 kg/cm²  phù hợp các ứng dụng như:

• Hệ thống khí nén / máy nén khí
• Đo áp suất đường ống gas / khí công nghiệp (trong điều kiện không ăn mòn)
• Hệ thống nước, hệ bơm tuần hoàn
• Các thiết bị điều áp, lọc khí, van điều áp
• Các hệ thống thử nghiệm, phòng thí nghiệm nếu không yêu cầu độ chính xác cực cao

Nếu hệ thống bạn có áp suất cao hơn, môi chất ăn mòn, nhiệt độ cao thì nên xem dòng đồng hồ có vỏ inox, kín dầu hoặc loại chuyên dụng.

6. Cách chọn & Lưu ý khi sử dụng / bảo trì

6.1 Chọn đồng hồ áp suất đúng

• Chọn dải đo sao cho áp suất hoạt động thường trong khoảng 30–70% của dải đo để tránh bị quá tải hoặc vùng chết
• Chọn kích thước mặt phù hợp để dễ đọc và phù hợp nơi lắp đặt
• Chọn kiểu chân / kết nối phù hợp hệ thống (chân đứng, chân sau, ren loại gì)
• Chọn vật liệu tương ứng với môi chất (nếu môi chất ăn mòn, chọn inox 316, vỏ inox / phủ chống ăn mòn)
• Nếu có dao động áp suất mạnh hoặc rung, nên dùng giảm chấn, ống ss mềm hoặc lắp thêm đồng hồ bảo vệ
• Nếu sử dụng ngoài trời hoặc môi trường ẩm ướt, nên có nắp che, vỏ bảo vệ

6.2 Lắp đặt & vận hành

• Tránh đặt đồng hồ tại các điểm cao nhất hoặc thấp nhất nơi có hơi hoặc bọt khí — nên đặt nơi đầy chất lỏng nếu đo chất lỏng
• Khi nối ren, dùng băng tan hoặc chất bịt ren phù hợp, tránh xiết quá mạnh làm méo đồng hồ
• Tránh tác động va đập mạnh vào đồng hồ
• Trong lần đầu sử dụng, kiểm tra độ nhạy bằng cách dùng áp suất từ thấp đến cao, kiểm tra đường cong kim
• Nếu phát hiện kim bị dính, rung lắc hoặc sai lệch lớn, nên tháo ra để kiểm định hoặc thay

6.3 Bảo trì & kiểm định

• Theo định kỳ (có thể 6–12 tháng tùy yêu cầu sử dụng), kiểm định độ chính xác
• Vệ sinh mặt kính, tránh bụi bẩn, hơi ẩm gây mờ
• Nếu môi chất có cặn, rửa sạch đường ống trước khi lắp đồng hồ
• Khi tháo ra, tránh va đập hoặc làm xoắn ống Bourdon

 Mua hàng và tư vấn

Công ty TNHH Bilalo là nhà nhập khẩu và phân phối chính thức thiết bị công nghiệp tại Việt Nam. Bạn có thể liên hệ để được tư vấn và báo giá: thietbibilalo.com

• Website: bilalo.com.vn

• Hotline: 0906 294 186

• Email: thietbicongnghiepbilalo@gmail.com

Quý khách cần hỗ trợ thêm về lựa chọn model phù hợp với ứng dụng cụ thể, hãy cung cấp thông tin chi tiết về môi trường làm việc và yêu cầu kỹ thuật, chúng tôi sẽ giúp bạn chọn lựa sản phẩm phù hợp nhất!
