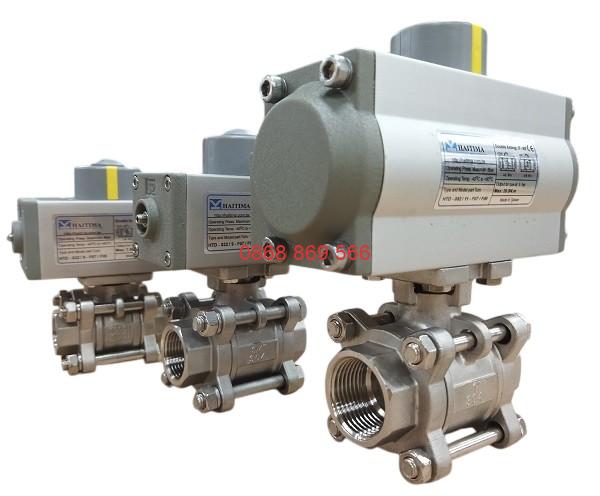

🔧 VAN BI ĐIỀU KHIỂN KHÍ NÉN HAITIMA ĐÀI LOAN

1. Khái niệm

Van bi điều khiển khí nén Haitima là loại van sử dụng áp lực khí nén để điều khiển đóng/mở dòng chảy của chất lỏng hoặc khí qua một quả bi (bi rỗng). Van được sản xuất bởi hãng Haitima (Taiwan) – thương hiệu nổi tiếng toàn cầu về van công nghiệp và bộ điều khiển tự động.

Loại van này được thiết kế để vận hành hoàn toàn tự động bằng khí nén, thay vì tay gạt cơ học, mang lại tốc độ đóng/mở nhanh, an toàn và tiết kiệm công sức vận hành.

2. Cấu tạo

Van bi điều khiển khí nén Haitima bao gồm 2 phần chính:

🔸 A. Phần van bi (Van cơ)

• Thân van: bằng inox 304, 316, gang hoặc nhựa (PVC/UPVC), chịu áp và nhiệt cao.
• Bi van: hình cầu rỗng, cho phép dòng chảy qua khi mở hoàn toàn.
• Gioăng làm kín: PTFE hoặc EPDM, đảm bảo kín khít, chống rò rỉ.
• Trục van: truyền động từ bộ khí nén tới quả bi.

🔧 Các kiểu kết nối:

• Kết nối ren (DN15–DN50)
• Kết nối mặt bích (DN50 trở lên)
• Kết nối clamp (dùng trong thực phẩm, dược phẩm)

🔸 B. Bộ điều khiển khí nén Haitima

• Vỏ bộ khí: hợp kim nhôm nguyên khối, sơn tĩnh điện chống ăn mòn.
• Piston: tác động lực trực tiếp vào trục quay.
• Lò xo (với loại đơn tác động): hỗ trợ đóng/mở khi mất khí nén.
• Trục điều khiển: gắn với trục bi van.

✅ Phân loại bộ khí:

• Tác động đơn: van mở khi có khí; đóng khi mất khí (lò xo đẩy về).
• Tác động kép: khí nén cấp hai chiều để mở và đóng.

➡️ Có thể lắp thêm:

• Bộ định vị tuyến tính (Positioner) – để điều khiển van theo tỷ lệ (mở 20%, 50%, 80%…).
• Công tắc hành trình (Limit switch) – báo trạng thái đóng/mở về tủ PLC.
• Van điện từ khí nén (Solenoid valve) – điều khiển cấp khí từ xa.

3. Nguyên lý hoạt động

Van bi khí nén Haitima hoạt động dựa trên áp suất khí nén điều khiển piston trong bộ tác động:

▶ Quy trình hoạt động:

• Khi cấp khí nén:
  • Piston di chuyển → xoay trục → trục quay kéo quả bi xoay 90° → mở van (hoặc đóng van tùy vị trí ban đầu).
• Khi ngừng cấp khí (với tác động đơn):
  • Lò xo đẩy piston về vị trí ban đầu → van trở về trạng thái đóng (hoặc mở).
• Với tác động kép:
  • Cần cấp khí cả hai chiều để điều khiển van đóng và mở.

▶ Van bi dạng tuyến tính:

• Gắn thêm bộ định vị nhận tín hiệu 4–20 mA → điều chỉnh góc quay quả bi theo tín hiệu điều khiển → kiểm soát lưu lượng dòng chảy theo tỷ lệ mong muốn.

4. Ứng dụng thực tế

Van bi điều khiển khí nén Haitima có độ bền cao, vận hành nhanh, tiết kiệm điện năng nên được sử dụng rộng rãi trong nhiều ngành:

🔹 Ngành cấp thoát nước

• Điều tiết lưu lượng nước tại các trạm bơm, nhà máy xử lý nước sạch/nước thải.

🔹 Ngành thực phẩm, đồ uống

• Sử dụng van bi inox 304/316 với kết nối clamp để đảm bảo vệ sinh an toàn thực phẩm.

🔹 Ngành hóa chất, dược phẩm

• Van nhựa (PVC, UPVC, CPVC) chịu ăn mòn tốt dùng trong dẫn axit, kiềm loãng.

🔹 Ngành dầu khí, khí nén

• Điều khiển tự động đường ống dẫn dầu, khí, hơi nóng, khí nén áp suất cao.

🔹 Hệ thống tự động hóa

• Van được tích hợp trong hệ thống PLC, SCADA, giúp điều khiển và giám sát từ xa.

5. Ưu điểm nổi bật

✅ Đóng/mở nhanh (2–3 giây)
✅ Vận hành an toàn, không sinh nhiệt như động cơ điện
✅ Giá thành rẻ hơn so với van điều khiển điện
✅ Hoạt động bền bỉ, tuổi thọ cao
✅ Thương hiệu Haitima uy tín toàn cầu, CO/CQ đầy đủ

6. Kết luận

Van bi điều khiển khí nén Haitima Đài Loan là giải pháp tự động hóa đáng tin cậy trong các hệ thống công nghiệp hiện đại. Với thiết kế chắc chắn, vận hành nhanh chóng và dễ tích hợp, sản phẩm này ngày càng được ưa chuộng trong nhiều lĩnh vực từ xử lý nước đến hóa chất và thực phẩm.

Nếu bạn đang tìm giải pháp van bi tự động chất lượng, giá hợp lý, Haitima là lựa chọn rất đáng xem xét.
